1、概述

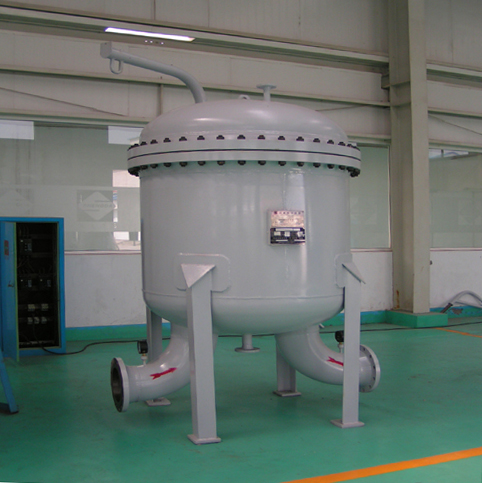

我公司研制的新型聚結分離器(QFL-J-10),融合了國內外先進的相分離技術,采用高分子聚合物作濾材,有針對性地選擇油水親和特性,使該分離器不僅可以取代傳統的氣/液分離設備,而且能夠去除氣體中的微小固體顆粒并脫除其中的微小液滴,即使小至0.1μm的細微霧滴,也可有效地將之聚結成較大液滴,去除效果極佳。

2、遵循的標準和規范
2.1 《鋼制壓力容器》GB150-1998
2.2 《橢圓封頭》JB/T4729-1994
2.3 《化工法蘭標準》HG20615-97
2.4 《支承式支座》JB/T4724-92
2.5 《壓力容器安全技術監察規程》
    2.6 《天然氣脫水設計規范》SY/T0076-2003
    2.7 《原油和天然氣工程設計防火規范》GB50183-93
2.8 《石油化工自動化儀表選型》SH3005-1999
2.9 《過濾器一般技術條件》Q/JH0006-2003

3、設計參數
⑴流量:1500m3/h
⑵介質:天然氣
⑶工作溫度:-30~80℃
⑷設計壓力:2.0MPa
⑸過濾精度:10μm
⑹允許壓降:3000Pa
⑺防護等級:IP54
⑻材質:
殼體材料:碳鋼
過濾材料:聚結濾材(美國進口)
⑼防腐涂層:
外層:聚脲樹脂涂料
內層:1mm厚環氧樹脂防腐涂層
⑽連接法蘭:DN80 PN4.0 RF HG20615-97 (原料進、出口,)
            DN25 PN4.0 RF HG20615-97 (排放口)

4、過濾元件參數
聚結分離器的聚結過程主要靠聚結濾芯來實現。聚結濾芯采用疏油疏水聚結材料,使用多層過濾介質,具有過濾微小顆粒、聚結液體成分的雙重功能。含液氣體進入聚結分離器后從內到外經過聚結濾芯,氣體在壓力下穿過多層過濾介質,每層的平均孔徑逐漸增大。當液滴向開孔流動時,聚結成大的液滴,外層包裹的聚合物,起著排出聚結的液體污染物、防止氣體夾帶的作用。聚結出的大液滴順著最外層的保護層流向集液區。最后潔凈、干燥的氣體從聚結分離器出口排出,從而避免了液沫夾帶現象。
⑴聚結濾芯名稱:QLX-100
⑵聚結濾芯規格:φ150×820
⑶過濾精度:10μm
⑷濾芯數量:7個
⑸過濾面積:0.377m2/個  2.64m2/套



5、工作原理
含水氣體經管線至聚結分離器,由入口進入罐體,由內向外通過濾芯,經濾芯的聚結作用將氣體中夾帶的水分分離下來,潔凈氣體由出口流出,分離下來的水份靠重力作用沿濾芯外壁匯至罐體下部,罐底設有電磁閥,可定時自動排放所積水分。過濾器設有雙針壓力表一塊,可直接讀出過濾器進出口的壓差。過濾器安裝一個液位計,可清晰顯示出罐內水分的液位。

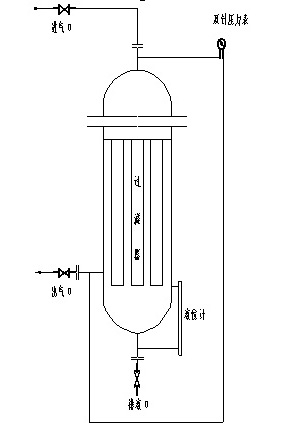

6、系統原理圖
系統原理圖





























7、性能指標
⑴、起始?jí)翰睿盒∮?500Pa
⑵、最大允許工作壓差:0.1MPa
⑶、過濾效果:對大于或等于1μm的固體顆粒的去除效率達到98%
              對大于或等于10μm的固體顆粒的去除效率達到99.99%
⑷、聚結能力:可分離粒徑小于1μm的液體霧滴
⑸、聚結效果:聚結分離器下游氣體中的含液量可降低至10ppmw
⑹、濾芯結構強度:大于0.2MPa

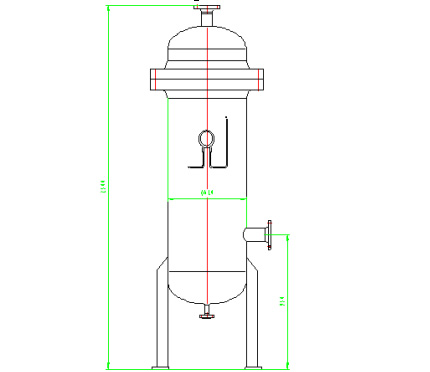

8、外形圖



外形圖
